집진기 (CP-261)

홈 / 제품 / 다목적 CNC 조각기 / 집진기

이미지를 움직여 다양한 각도에서 보세요.

magic logo-02.png
깨끗한 작업환경을 위한 집진기 (CP-261)

집진기(CP-261)는 절삭 공구를 사용해 조각을 하는 매직™ 또는 터보™ 제품군에서 조각 중 발생하는 칩과 분진을 진공 흡입을 통해 포집하는 장치입니다. 칩과 분진에 의한 조각기 주변의 오염을 막고 깨끗한 조각기 사용 환경을 구축하며, 사용자의 신체 오염을 줄이기 위해 사용합니다.

​​용도

  • 조각 및 컷팅 등 다양한 작업 시 발생하는 칩과 분진 흡입 제거

magic logo-wh-02.png

깨끗한 작업환경을 위한 집진기 (CP-261)

중요 특징

  • 강력한 흡입력

  • 백필터와 헤파 필터에 의한 2중 필터 시스템

  • 소형 크기로 설치 공간의 제약이 적음

  • 누구나 쉽게 사용할 수 있는 편리한 사용성

  • 조각기의 작동과 동기화된 자동 집진 제어 기능

  • 간편한 소모품 교환

  • 높은 수준의 마감 품질

  • 공간 친화적이고 모던한 제품 디자인

지원 제품

매직 제품군

터보 제품군


제품 연결

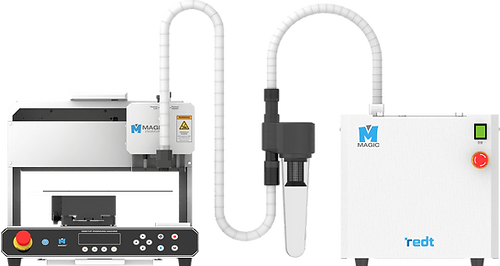

집진기(CP-261)는 흡입 호스와 흡입 노즈를 통해 아래와 같이 조각기 헤드에 결합되어 사용됩니다. 이는 조각 중 발생하는 칩과 분진을 가장 가까운 위치에서 흡입하도록 이상적인 조건을 구성하여 완벽한 흡입 효율을 제공합니다.


매직 제품군의 집진기 연결


터보 제품군의 집진기 연결

제품 특징

조각 중 발생하는 칩, 분진을 흡입하여 깨끗한 작업 환경 유지

집진기를 사용하면 조각 중 발생하는 칩, 분진 등이 즉시 제거되어 깨끗한 조각기 사용 환경이 유지됩니다. 엔드밀, V-커터 등 공구를 이용해 조각을 하는 매직™ 또는 터보™ 제품군에서 조각 중 발생하는 나무, 아크릴, 모델링 보드, 황동 등의 칩과 분진을 강력한 흡입력으로 흡입 제거함으로써 다음과 같은 장점을 제공합니다.

  • 조각 중 발생하는 칩과 분진의 제거


  • 칩에 의한 조각 소재 표면 손상 예방


  • 조각기 주변 환경을 상시 깨끗하게 유지


  • 칩과 분진에 의한 사용자의 신체 오염 예방


  • 조각기의 중요 부품의 오염에 의한 고장 예방

강력한 흡입력

720mmAg의 진공압력을 제공하는 진공 모터에 의한 강력한 흡입력으로 조각 중 발생하는 칩과 분진을 효과적으로 포집합니다.


조각기 작동과 동기된 집진기 자동 제어

조각기와 RJ-45 포트를 통한 케이블 연결로 다음과 같은 자동 제어 기능을 제공합니다.

  • 조각이 시작되면 자동으로 집진기가 가동되고 조각이 종료되면 자동으로 집진 정지


  • 조각 중 또는 대기 중, 조각기에 내장된 집진기 제어 버튼을 통해 집진기의 작동을 제어

2중 필터(백필터와 헤파 필터)로 미세 먼지 배출 최소화

25µm의 입자를 포집하는 1차 백필터를 통해 대부분의 칩과 분진을 포집하고, H13 등급( 0.2µm의 입자를 99.95% 포집) 헤파 필터를 통해 미세 분진을 2차로 포집하는 2중 필터 구조를 통해 미세 분진의 배출을 최소화하였습니다.


1단계: 백필터

2단계: 헤파 필터

필터의 수명을 연장하고 집진 효율을 높이는 사이클론 집진통

사이클론 원리를 이용하여 칩과 분진을 원심력을 이용해 백필터 전단에서 사전 포집하는 사이클론 집진통을 결합하여 사용할 수 있습니다.  사이클론 집진통의 결합 사용은 다음과 같은 장점이 있습니다.


  • 백필터의 수명을 연장


  • 포집된 칩과 분진의 간편한 제거를 위한
    원터치 집진통 분리

    ☞ 필터를 막아 집진 효율을 쉽게 떨어뜨리는 석분(돌가루) 흡입 시, 백필터 수명 연장을 위해 사이클론 집진통의 사용을 권장합니다.

    ☞ 사이클론 집진통은 별도 구매품입니다.

간편한 필터 교체

백필터와 헤파 필터의 교체를 아주 쉽게 할 수 있도로 설계하여 덮개를 들어올려 교체하고 누르기만 하면 장착되므로 누구나 쉽고 빠르게 필터를 교체할 수 있습니다.


외부 배기를 위한 배관 연결 기능

보다 쾌적한 실내 공기를 유지하기 위해 집진기가 배출하는 공기를 실외로 배출하는 배기관을 연결하는 아답터를 장착할 수 있어, 집진된 공기의 실외 배기를 통한 쾌적한 환경 유지가 가능합니다.


모던하고 세련된 디자인

제 3세대 매직 시리즈에 적용된 디자인을 통일감 있게 활용하여 모던하며 세련된 외형을 갖도록 디자인하였습니다.  집진기 본체에서부터 흡입노즈, 고정 브라켓 등 모든 부품의 디자인과 마감에 크게 신경을 써 보다 높은 품질의 외형 마감이 적용되었습니다.  특히 매직™ 조각기와 일체감 있게 구성된 디자인은 매직™ 조각기와 함께 사용시 일체감을 주며, 주변의 인테리어와도 잘 어울려 어느 공간에나 노출 설치가 가능합니다.


​소모품 및 기타 옵션

백필터

입자의 크기가 큰 칩, 분진 등을 포집하는 1차 필터

헤파 필터

미세 분진을 포집하는 2차 필터

사이클론 집진통

사이클론 원리를 이용하여 백필터의 수명을 연장하는 프리 필터


​제품 상세 정보


제품 기능 설명 영상

집진기 (CP-261) 사용법

집진기의 흡입 노즈, 흡입 호스, 제어선 등의 결합 방법과 기기의 작동을 설명하는 동영상입니다.

연관된 다른 제품 보기


매직™-E3

콤팩트한 크기의 소형 CNC 조각기


매직™-E4

넓은 작업 영역의 다목적 스크라이빙 각인기

각인기 마킹기 알이디 매직 CNC E7

매직™-E7

주얼리 제조에 필요한 모든 기능을 제공하는 다목적 조각기


터보™-T9

​인장/스템프/전각까지 조각하는 다목적 조각기

제품 사용 관련 정보

  • 집진기의 흡입 호스는 간편 분리형으로 설계되어 있어, 조각기 헤드의 흡입 노즈에 꽂힌 흡입 호스를 들어 올리면 바로 분리되어 조각기 주변의 칩, 먼지 등을 자유롭게 이동하며 제거할 수 있습니다. 사용 후 다시 흡입 노즈에 꽂으면 됩니다.

  • 소음기 홀에 배기 호스 연결 아답터를 연결하여 배기 호스를 통해 실외 배기를 할 수도 있습니다.

  • 실외 배기 시, 헤파 필터를 제거하여 사용할 수도 있습니다.  이 경우, 약간의 흡입력 개선 효과가 있습니다.

  • 흡입 호스 고정용 브라켓을 양면 테이프를 이용해 바닥에 고정하면 편리합니다.

  • 집진기의 소음은 흡입 노즈, 진공 모터, 배기구에서 발생하는데, 이는 진공 모터의 출력, 즉 흡입되는 에어량(압력)에 비례합니다. 가벼운 분진을 발생시키는 조각에 사용된다면 슬라이닥스와 같은 가변 트랜스를 통해 집진기의 흡입력을 낮추어 더욱 조용한 작동 환경을 만들 수 있기도 합니다.

제품 관련 유의 사항

  • 집진기의 과도한 연속 작동은 과열에 의한 화재의 원인이 될 수 있습니다. (12시간 이내의 연속 사용 권장)

  • 미세한 석분(돌가루)은 필터 내 틈을 막아 흡입력을 쉽게 떨어뜨립니다.  이로인해 석분의 대량 흡입은 백필터 교환주기를 짧게 합니다.  이 경우 사이클론 집진통을 사용하면 집진 효율을 높이고 백필터의 수명을 대폭 연장할 수 있습니다.

  • 제공된 고정 브라켓을 이용하여 흡입 호스가 Ω 모양이 되도록 하여 조각기 헤드의 이동에 주는 영향을 최소화시켜 주십시오.

  • 흡입구의 투명한 필터 탱크 덮개를 통해 백필터에 포집된 칩의 양을 확인하여 적절한 교환 시점을 파악하여 주십시오.

  • 흡입력이 평소보다 떨어진 것이 느껴진다면, 백필터 또는 헤파 필터를 교체하여 주십시오.

  • 흡입 호스 또는 배기 호스가 길어지면 흡입력이 소폭 저하될 수 있습니다.  기본 제공된 호스 길이보다 긴 호스를 사용하는 경우 이를 고려하여 주십시오.
