[MAGIC-W3] 레이저용접기 이전설치 방법과 주의사항

안녕하세요.

 알이디티 주식회사  입니다.

이번에는

MAGIC-W3 제품

이전설치 방법 및 주의사항 을

안내해드리고자 합니다.

일반적인 관리상의

특별한 주의사항은 없지만

기본적인 부분부터 설명드리겠습니다.

자세하게 과정을 설명하기 위해 내용을 길게 풀어 설명드릴예정이지만 ​ 주요 과정의 순서만 잘 고려하신다면 쉽게 이전설치를 할 수 있습니다. ​* 순서대로 진행하지 않더라도 크게 문제는 없으나 가장 효과적인 방법으로 안내해드리고자 합니다.​

 제품 분리순서,

 주의사항

① W3 챔버내의 물품 제거

② 제품과 연결된 코드 분리

③ 현미경/LCD 패널을 분리할 경우

④ W3 / 칠러 연결 호스 분리

⑤ 모션거치대와 W3 분리

⑥ 단독, 수평 이동

⑦ 제품 상단 적재 금지

⑧ 2인 이상 상하차

⑨ 파손 주의

 이전 후,

 재설치 과정

ⓐ W3 + 모션거치대 결합

ⓑ 현미경 결합

ⓒ W3+ 칠러 호스 연결

ⓓ 전원선, 풋스위치 연결

ⓔ 제품 동작 테스트

---

① W3 챔버내의 물품 제거

용접 작업부분(챔버) 내의

 기타 작업물이나 바이스를 제거 ​해줍니다.

이동시에 이러한 기타 작업물들이

챔버안에서 이동하며

 렌즈 또는 내부를 훼손시킬 수 있으므로

 주의합니다.

② 제품과 연결된 코드 분리

 W3, 칠러 전원, 비상스위치, 전력차단장치 가

모두 꺼진(off) 상태에서

전원선을 분리합니다.

W3 제품의 뒷쪽을 보았을때,

전원선은 잘 말아서 정리하고

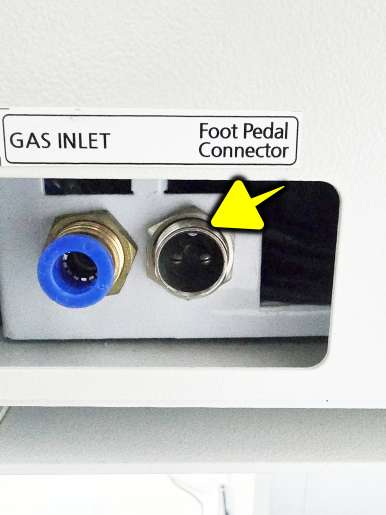

풋스위치는

은색부분을 반시계방향으로 풀어준 다음,

금속부분을 잡고

천천히 당겨서 분리합니다.

* 커넥터가 분리될 수 있으므로

전선을 잡아당기지 않도록 주의합니다.

칠러 전원선은

이동 편의 및 손상 방지를 위해

가능한 분리하는 것을 권장드립니다.

③ 현미경을 분리할 경우

현미경을 분리하면

재결합했을때 초점을 다시 맞추어야하는 부분에 있어

번거로움이 있을 수 있으나

이동시,

 다른 물품등으로 인한 파손의 위험 이 있어

현미경을 꼭 분리해야하는 상황이라면

현미경 앞쪽의 금속파츠(말발굽모양)은

마그네틱 결합이므로 당겨서 분리하고

안쪽의 육각볼트를 현미경이 분리될 정도까지

육각 L렌치로 풀면

현미경을 분리할 수 있습니다.

* 볼트를 완전히 풀면 분실가능성이 있으므로

 분리될 정도까지만 풀어줍니다.

이때에 현미경의 하단부분,

W3의 현미경을 분리했던 부분에

먼지가끼면 닦아서 청소를 해주어야하기때문에

 캡 또는 비닐등으로

 먼지가 들어가지않도록 막아줍니다.

---

LCD 패널도 분리가 필요할 경우,

뒷부분의 볼트로 조여진 판재 를 열고

커넥터를 분리합니다.

커버 안쪽의 배선은  가운데부분을 누르며,

당겨서 분리 합니다.

LCD 패널은 하단 노브를 풀면

분리가 가능합니다.

④ W3 / 칠러 연결 호스 분리

 W3 제품과 칠러간의

연결 호스를 분리 합니다.

제품의 호스 연결 부분에는

피팅(fitting)장치가 있습니다.

분리시에는

플라스틱부분은 금속쪽으로

한손으로 누른(밀어서)상태에서

반댓손으로 조금씩 호스를 돌려가며 천천히 당기되

힘을 주어 당겨서 분리 해줍니다.

 * 피팅 장치는

 에어나 냉각수가 새지않도록 고정하는 부분이다보니

 고정이 되어 잘 안뽑힐 수 있습니다.

이때에 호스는

 W3 쪽을 먼저 분리하는 것이 좋습니다.

호스는 IN > OUT 순서로 분리합니다.

> 권장드리는 순서이며,

순서를 구분하지 않아도 무방합니다.

일반적으로 W3가 높은 곳에 위치하기 때문이며, ​ 아랫쪽의 칠러쪽 호스를 먼저 분리하면 W3 내의 냉각수(정제수), 호스에 있던 냉각수가 흘러내리기때문입니다. ​​ 호스에 냉각수(정제수)가 남아있기때문에 W3쪽 호스를 들어서 칠러쪽으로 물을 내려 보낸후, 칠러쪽 을 분리합니다. ​

호스는

(W3) INLET > (칠러) OUTLET

(W3) OUTLET > (칠러) INLET

으로 연결되기때문에

 재설치시 IN > OUT 의 위치를 확인하여

 연결해주시는 것이 중요합니다.

⑤ 모션거치대와 W3 분리

우선 모션거치대 이동의 편의를 위해

 가능한 낮게 내려주는것이 좋습니다.

제품 설치시 동봉된 육각렌치로

 W3와 모션거치대의 연결 부분의

 볼트를 풀어 분리합니다.

 (재결합시 볼트가 다시 필요하므로 따로 보관합니다.)

⑥ 단독, 수평 이동

기계는 눕히거나 뒤집지않고

 가능한 평평한 환경에 두고 이동 합니다.

칠러와 분리하였어도

W3 기계 내부에는 냉각수가 남아있기때문에

옆으로 눕히거나 뒤집으면

 냉각수가 기계내부로 흘러나올 수 있으므로

 주의합니다.

⑦ 제품 상단 적재 금지

 제품의 상단에 다른 물품을

 적재하지 않도록 주의합니다.

MAGIC-W3 제품의

외관은 튼튼하지만

위로 물품등을 적재할경우,

 레이저 빔관에 충격이 가해져서

 파손될 수 있으므로 제품위에 물품등을

적재하지 않습니다.

⑧ 2인 이상 상하차

들어서 옮길 경우,

 2인 이상이 함께 상하차 ​합니다.

 1인이 들기에는 제품이 무겁기도하며

 위험할 수 있습니다.

두 명 이상이 함께 제품을 옮기는 것을 권장드리며,

제품의 하단을 잡고 이동합니다.

 (제품의 무게중심은 뒤쪽에 있습니다.)

⑨ 파손 주의

 제품을 내려놓을때 던지지 않습니다.

제품을 강하게 내려놓거나 던질경우,

내부의 빔관부분에 충격이가해서 파손되거나

0점 조정 세팅이 틀어질 수 있으므로

가능한 조심히 옮기고 내려놓습니다.

너무나도

상식적인 내용일 수 있지만

이동시 파손되거나

문제가 생기는 것을 방지하기위해

 전반적인 주의사항을 안내 ​​해드렸습니다.

재설치 과정

제품을 원하는 위치로 옮겼다면

 설치를 진행 합니다 .

ⓐ W3 + 모션거치대 결합

우선, 모션거치대 위치를 선정하고

W3를 모션거치대에 결합합니다.

 2인 이상이 함께 작업 하는 것이 좋고

 거치대의 볼트 탭(구멍)과 W3 하단 탭을

 정확히 맞추어 볼트를 고정 합니다.

ⓑ 현미경 / LCD패널 결합

이동시,

현미경을 분리하여

현미경이 결합될 부분의

 현미경 하단과 W3의 스피드 글라스에

 이물질(먼지)이 끼어있는지 확인 하고

먼지등이 많다면

 알코올 티슈로 먼지를 제거 합니다.

현미경을 결합한 후,

안쪽의 육각볼트를

시계방향으로 돌려 고정시킵니다.

이후,

결합 부분에 금속파츠(말발굽모양)을

다시 부착시킵니다.

LCD 패널 또한 분리작업과 반대로

하단 노브로 패널을 고정한 후,

 배선과 전원선을 결합 합니다.

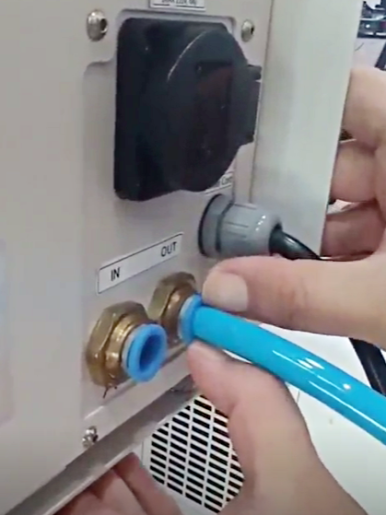

ⓒ W3+ 칠러 호스 연결

 물이 흘러나오는것을 방지 하기 위해

W3 쪽에 호스를 먼저 꽂지않고

분리시와는 반대로 먼저  칠러부터 호스를 결합 해줍니다.

2개의 냉각수 구멍의 결합 순서는 상관없지만

가능한 칠러의 INLET에 호스를 먼저 끼운 뒤,

 W3의 OUTLET을 연결 합니다.

이후,

 W3의 INLET에 호스를 끼우고

 반대편을 칠러의 OUTLET에 끼우는 것이

가장 좋은 결합 순서 입니다.

*****

피팅밸브에

호스를 깊숙히 밀어넣어 고정​하며,

플라스틱 링(링크캡) 부분이 '딸깍'하고 튀어나오면

잘 고정된 것입니다.

깊게 밀어넣었지만

플라스틱 부분이 튀어나오지않는다면

 인위적으로 플라스틱 부분을 당겨서

물이새지 않도록 고정해줍니다.

 * 제품 사용시 물이 바깥으로 샌다면

 이 부분이 확실히 고정되지 않았을 확률이 높습니다.

ⓓ 전원선, 풋스위치 연결

W3+모션거치대

W3+칠러 의 결합이 끝났다면

 W3에 풋스위치를 연결 합니다.​

이때에  커넥터에는 위아래가 있기때문에

구멍의 모양을 확인해서

 같은 모양으로 결합 해줍니다.

칠러의 전원스위치는

 W3의 뒷편에 있는 콘센트에 연결 하여

W3에서 전원을 제어할 수 있도록 해줍니다.

ⓔ 제품 동작 테스트

W3와 칠러 제품의 전원을 연결하고

W3 전원을 켜면 자동으로 칠러가 함께 동작하도록

 칠러의 스위치를 ON으로 변경 합니다.

이 때에 칠러 뒷편의 냉각수 게이지를 확인하여

 냉각수가 녹색 게이지 밑으로 내려가있다면

 냉각수(정제수)를 보충 합니다.

마지막으로

전원차단장치, 비상스위치, 전원스위치 순으로

ON 시켰을때,

정상 동작을 하는지,

 W3와 칠러 사이에 물이 새지 않는지 확인 합니다.

기계 뒷편에서 물이 새는 경우라면

 전원을 끄고 전원선을 분리 한 다음

물이 새는 부분의 호스를

더욱 깊게 밀어넣어 결합하고

다시 제품을 동작시켜

 물이 새는지 확인 합니다.

물이 새지않고 정상동작한다면

 이전 설치가 잘 마무리된 것입니다.

최종적으로

금속판재에 레이저를 조사하여 확인했을때,

LCD 초점 / 현미경 초점등이 이송중 틀어졌다면

 보정작업을 진행하여

 이전 설치를 최종 마무리합니다. .

 W3 레이저용접기

이전 설치 방법과

주의사항을 안내해드렸습니다.

당사 제품구매시,

당사 납품 설치팀이

설치 및 세팅을 진행해드리지만

이전 설치가 필요할 경우,

직접 제품을 분리하고 설치하는 것이

걱정되실 수 있기때문에

안내해드린 자료를 참고하시면

 문제없이 이전 설치작업을 진행 하실 수 있습니;다.
